一、產品特性

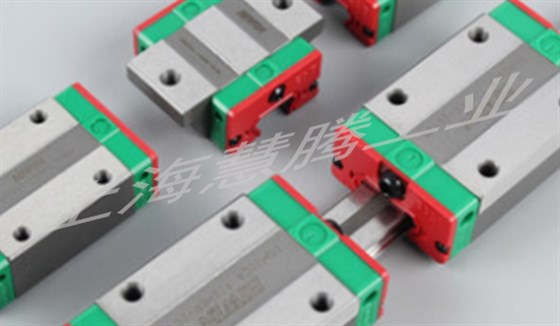

鋼珠沿著直線導軌和滑塊上經過精密加工的4列滾動面滾動；通過組裝在滑塊上的回流系統，使鋼珠列回轉運動?；瑝K采用保持器將鋼珠保持住，因此即使把導軌拿掉，鋼珠也不易脫落。本型號MSH采用2支導軌呈交叉形狀背面結合直交，形成一體。
2支導軌在相對平直度上也是高精度加工，因此在交叉直角方面獲得特別高的精度。由于只需交叉型直線導軌便可構成直交的直線運動系統，因此不需要以前的X-Y滑動座架，X-Y滑動平臺的結構得到簡化，使小型化成為可能。
二、四方向等負荷設計
三、高剛性
因鋼珠的配置是采用具有良好平衡性的4列排列，所以力矩強勁，既能夠施加預壓提升剛性，又可獲得流暢的直線運動。
滑塊的剛性，要比將兩個滑塊背對背以螺絲組合在一起的剛性高。因此，對于建立一個要求高剛性的X-Y滑動平臺，交叉型線軌MSH是一個最佳的直線導軌。
